MLC204F miniature compression and tension load cell

compression and tension load cell,miniature compression force load cell, miniature tension force sensor

Model: MLC204F
Category: Button load cell
Range: 1kg,2kg,3kg,5kg,10kg,20kg,50kg,100kg,200kg
Dimension: 29*38mm;33*46mm
Material: alloy steel,stainless steel
Characteristic: compression and tension load cell,miniature compression force load cell, miniature tension force sensor


we have prepared this form as below, hoping to help you.if you complete the sheet, please send to admin@manyyear.com. we will reply to you in 24Hr.

Product selection reference

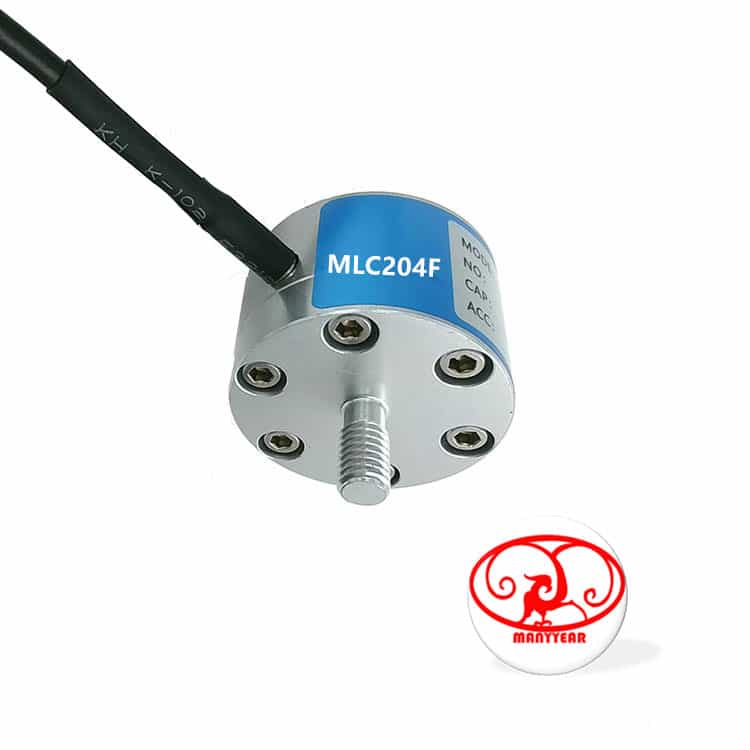

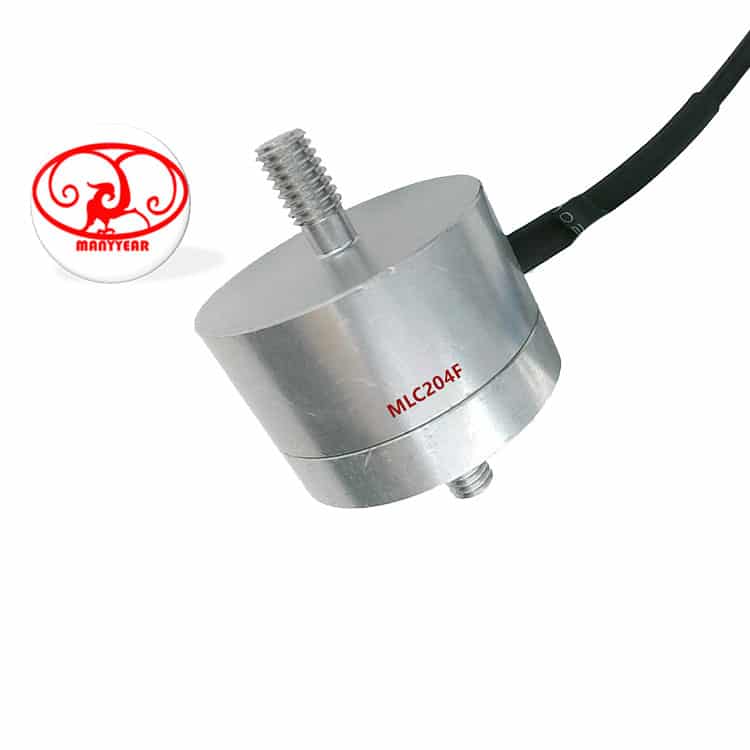

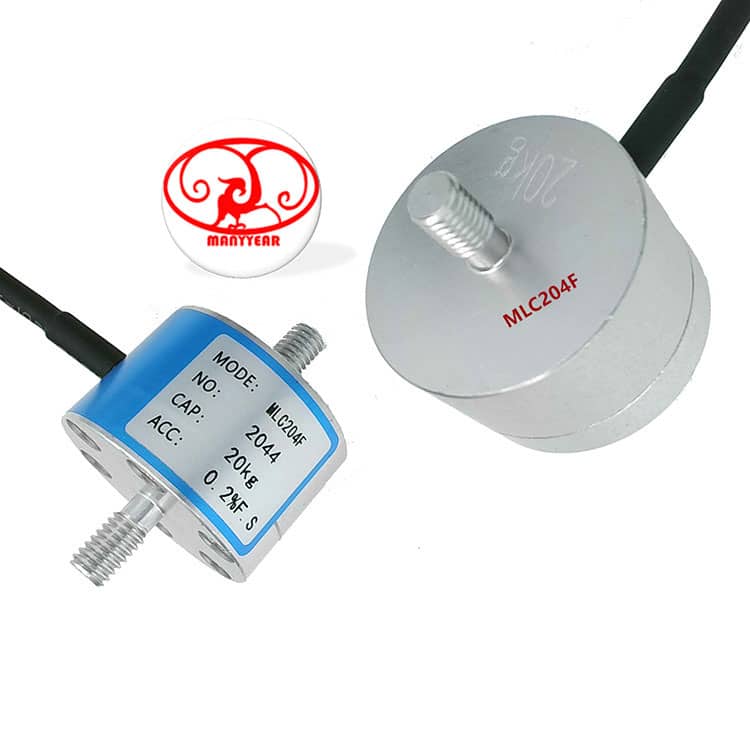

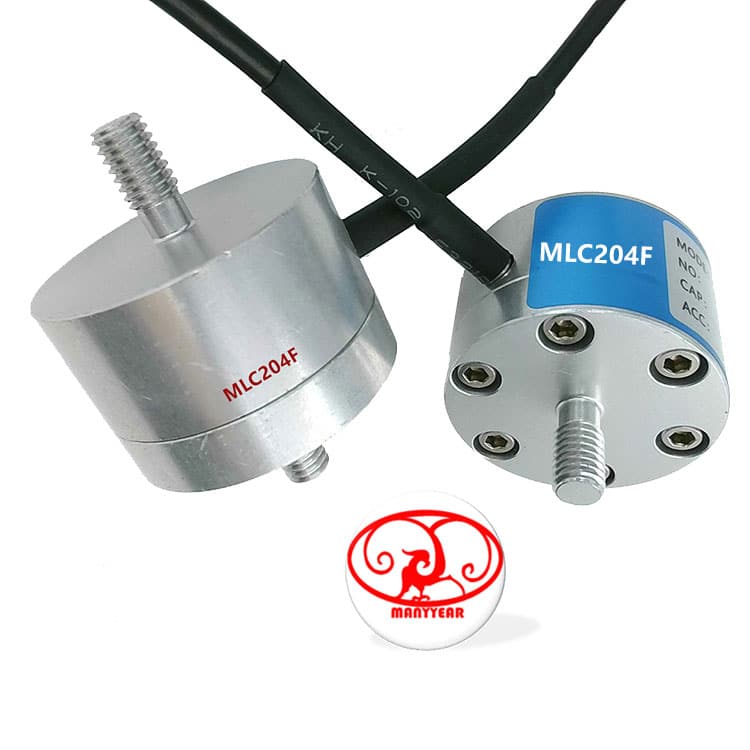

Product Picture Reference

MLC204F  miniature compression and tension load cell-MANYYEAR TECHNOLOGY

Technology Specification

Below spec is only for customer design reference. we can provide ODM product.

                  MLC205 miniature compression and tension load cell

Model: MLC204F
Category: Button load cell
Range: 1kg,2kg,3kg,5kg,10kg,20kg,50kg,100kg,200kg
Dimension: 29*38mm;33*46mm
Material: alloy steel,stainless steel
Characteristic: compression and tension load cell,miniature compression force load cell, miniature tension force sensor

Other Dimension (mm)
Load range1~5kg10~200kg
”A” size29mm33mm
”B” size16mm22mm
”C” size38mm46mm
”M” sizeM4*0.7mmM6*1mm
    Specification
Comprehensive error:0.2%FSOutput resistance:350±10Ω, 700±5Ω
Rated output:1±0.15mV/VInsulation resistance:≥5000MΩ(100VDC)
Non-linearity:0.2%FSExcitation voltage:9~12VDC
Hysteresis:0.2%FSCompensated temp:-10~+40ºC
Repeatability:0.1%FSUse temperature:-20~+55ºC
Creep:0.03%FS/10minTemp effect on zero:0.05%FS/10ºC
Zero balance:±5%FSTemp effect on span:0.05%FS/10ºC
Input resistance:350±10Ω, 700±5ΩDefend grade:IP66

Product Dimension

MLC204F  miniature compression and tension load cell-MANYYEAR TECHNOLOGY

Force Structure & Assembly Reference

MLC204F  miniature compression and tension load cell-MANYYEAR TECHNOLOGY

Product Application

MLC204F  miniature compression and tension load cell-MANYYEAR TECHNOLOGYMLC204F  miniature compression and tension load cell-MANYYEAR TECHNOLOGYMLC204F  miniature compression and tension load cell-MANYYEAR TECHNOLOGY
